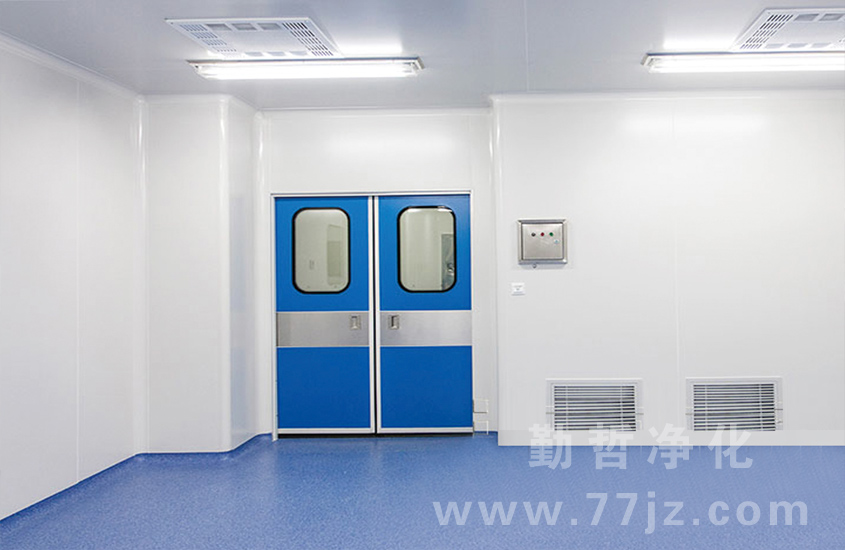

制藥車間潔凈室

一、潔凈室的施工程序

這里所說的潔凈室施工，是指除土建施工以外的其他工種的施工。它包含的專業多、工種多，所以施工組織設計及現場協調統籌工作至關重要。沒有好的項目經理及綜合素質高的技術管理人員，就很難保質保量地完成任務。

生物潔凈室的種類繁多，每種生物潔凈室的施工都有其自身的特點。用途不同，材料不同，施工工序也不同。下面以固體制劑制藥車間為例，介紹其施工程序,其他的潔凈室施工程序可以此作為參考，進行適當修改即成。

新建制藥車間，大都是以土建框架結構為外殼，在其內采用滿足CMP要求的輕型壁板.材料(如彩鋼夾芯復合板)進行分割、裝修，即通常所說的大房子里套小房子的模式。在土建外殼完工，外門、外窗安裝完畢并把現場清理干凈后，方可進行凈化空調工程的施工。

總的施工程序:先有塵作業，后無塵作業，不允許二者交叉作業，否則會影響工程質量。也就是說，把所有產塵作業完成后，才可以進行不產塵的作業。產塵的作業有:各種管道的支架、吊架的安裝，各種吊桿、吊件的安裝，管道的焊接，等等。這就需要各專業、各工種在施工組織設計中，把這些在安裝過程中產塵的作業排列在前，由項目經理及相關技術人員進行統籌安排。即使該工種還不到進場的時間，也應派少量人員先進場進行相關的產塵作業。也可由各專業產塵作業的有關操作人員組成施工組，先進場進行各自的吊桿、吊件等產塵作業的安裝。待產塵作業基本完工后,再按總的施工組織設計確定的施工工序，安排相關專業依次進場施工,這是比較理想的施工順序。在實際施工中，經常是分專業、分工種、分時段進場。這種安排便于各專業、各工種的管理,但很容易出現有塵與無塵的交叉作業情況，這種施工安排應盡量避免。若不可避免,應做好防塵保護及有效清潔工作。

對固體制劑車間的施工，應按以下程序進行。

二、管道支架、 吊架安裝

(1)凈化空凋?qū)I(yè)的管道組(凡管及水管組)，根據施工圏安裝凩管支架、吊架，水管支架、吊架(自來水管、空間冷水管、去離子水管等)，若施工圖紙深度不夠的活,應由施エ單位進行二次設計;由設備組安裝高效送風口等設備的吊桿、吊件。

(2)潔浄室裝修組按現場二次設汁圖紙，安裝頂棚吊件、吊桿。多數潔浄室裝修圖紙深度不夠，均需在現場二次設計來確定相關尺寸。

(3)由消防施工組安裝消防管道支架、吊架。

(4)由電氣、自控安裝組安裝電攬橋架吊桿。

以上各專業、各工種在安裝吊架、吊桿辻程中，虛由各專業技木人員相互協調，由項目経理統籌，按施工圖設計的標高進行安裝。若遇到管道交叉、標高沖突吋，應會同沒計人貝合理避讓?？偟脑瓌t:小管道避止大管道，不可各自為政。

三、風管、 消防管道的安裝

在管道支架、吊架安裝完隼后,應按施工組織設計的安裝順序及各專業進場時間，分專業、分吋段有序進場。

(1)安裝風管：在潔浄室的施工中，送、回風管尺寸最大，故應先安裝。在安裝期囘,不允許其他工種交叉作業，待風管按規程安裝完早并把開口部位用塑料薄膜密封嚴密后，其他工種方可進場。

(2)安裝消防管道：消防管道直徑較大，故應先安裝?？紤]到與裝修專業的配合,應先安裝主管，支管應在裝修到一定程度吋再安裝。否則，裝修壁板不好安裝。

四、電纜橋架及水管、 氣管的安裝

電纜橋架、自來水管、空調冷水管、去離子水管及圧縮空氣管.如果水平及垂直空間允許的活，可同時交叉作業;若空間不允許，應先安裝電纜橋架,隨后配管配線，其他管道工程依次先后進場。這些管道只安裝吊頂以上的部分，迸人潔浄室內的分支管竝在不影呵室內裝修施工吋再配合安裝。

五、彩鋼夾芯板裝修

在上面管道的吊頂以上部分全部安裝完畢后，產塵操作已不太多，此時可進行彩鋼板夾芯裝修。彩鋼夾芯板屬剛性材料，尺寸大且怕劃怕撞,所以安裝的先后順序很關鍵。在徹底清掃場地后，根據施工單位的二次設計圖紙,在地面畫線，安裝50mmx25mm的槽鋁，從大空間廠房的一端開始安裝(遠離進料口的一端)。 先安裝墻板，后安裝頂板。墻板、頂板先后依次交替安裝，直到進料口為止，全部安裝完畢。有些施工方法提倡先安裝頂板,后安裝墻板。對于不上人吊頂，室內分隔材料不是彩鋼夾芯板,這種安裝順序是合理的，但如果用彩鋼夾芯板做裝修材料，這種安裝順序行不通。因?yàn)閴Π迳舷戮璋惭b50mmx25mm的槽鋁，而槽鋁和地面應錨固緊密，若先安裝頂板，在安裝墻板時易劃壞頂板且墻板無法插人上下槽鋁中。在安裝墻板時，靠墻墻板應離土建墻至少20mm,這樣一方面可吸收土建施工的尺寸誤差，另一方面可安裝有關配線管(多用Φ20線管)。在安裝頂板時，需在頂板上開洞口，以便安裝高級過濾器送風口及排風口。洞口宜在裝板前開好，頂板安裝到位后，應封好洞口邊緣。對于彩鋼板這類剛性材料，不應起拱，調至水平為好。墻板上的窗戶洞口、門洞口、回風洞口、傳遞窗洞口等,盡可能利用板的尺寸模數，既美觀又省料。在此過程中需和電線配管、消防工種、去離子水管及壓縮空氣管工種密切配合，適時穿插,進行不同工種的施工。此時如有少量電焊、氬弧焊施工，應做好彩鋼板的保護工作，應派專人進行交叉作業的施工協調。當彩鋼夾芯板初步安裝完畢后，室內消火栓配管及消火栓、去離子水管、壓縮空氣管、自來水管、照明配線管也同步安裝完畢。

六、管道試壓、 高效送風口安裝、風管檢漏及保溫

在安裝彩鋼夾芯板的圓弧角之前，應把水管與吊頂之上的主管接通并進行試壓，安裝高效送風口(用塑料薄膜封口)并用支風管把高效送風口與主風管接通，接通排風管支管,進行風管漏風檢查，合格后進行風管及水管的保溫。

七、安裝圓弧角及門窗框架型材

在以上工種相互配合安裝完畢后，潔凈室裝修場地不允許其他工種進人，此時開始安裝圓弧角，安裝門框及窗框型材及配裝玻璃壓條，安裝門扇，安裝消火栓箱，安裝回風口及洗手池。

八、安裝凈化燈、消防指示燈、開關、插座和配線

在潔凈室裝修完畢后，開始安裝凈化燈、消防指示燈、開關及插座并穿電線與吊頂夾層內的電源線接通。

九、安裝高效過濾器

經清潔地面后(若制作環氧樹脂自流平地面，應在底涂完工后),開始凈化空調系統空吹，空吹12h以后停機，再次擦洗室內壁面，安裝高效過濾器及擴散孔板，隨后用薄膜密封。

十、地面涂裝(以自流平為例)

打磨清潔地面，底涂、中涂、面涂(鏝刀刮涂)。在中涂刮涂以前，撕去高效送風口上的密封膜，開啟新風及排風閥，關閉回風閥，進行潔凈通風換氣,排除有害氣體,改善中涂、面涂的施工環境，保障施工人員的健康。

十一、撕膜、接縫注膠密封

地面施工完畢后，穿新的工作鞋，撕去彩鋼夾芯板上的保護薄膜，在接縫處注膠密封,至此，潔凈室施工完畢，可進行檢測驗收。
